Rotaflow II - Lebensretter ECMO Technologie

Getinge gehört zu den globalen Marktführern im Bereich der ECMO/ECLS-Technologie, die zur Unterstützung von Patienten mit Herz- oder Lungenversagen eingesetzt wird. Die neue Version des Rotaflow II-Systems verbessert die Funktionalität und Ergonomie erheblich. WILDDESIGN setzte sich in einem Pitch gegen mehrere Mitbewerber durch und übernahm das Redesign des Geräts. Unser Ziel war es, die bewährte Funktionalität zu bewahren und gleichzeitig die Bedienung und das Design zu modernisieren, um die Nutzerfreundlichkeit für medizinisches Personal zu verbessern.
Uns beeindruckte von Anfang an die Fähigkeit des Systems, Menschen am Leben zu erhalten und sogar die Organfunktionen bis zu einer Transplantation aufrechtzuerhalten. Mit dieser Motivation traten wir in das Projekt ein und entwickelten das Gehäuse, die Benutzeroberfläche sowie die Zubehörteile neu.
Aufgabe
- Design eines modernen ECMO/ECLS-Systems
- Verbesserung der Benutzerfreundlichkeit
- Fokus auf Ergonomie und Mobilität
- Optimierung der Benutzeroberfläche
- Robustheit und Sicherheit für den Klinikalltag
Vorgehen
- Zwei Designansätze kombiniert und ausgearbeitet
- Großes Display, zweite Anzeige als Backup
- Multifunktionaler Griff integriert, Gewicht reduzieren
- GUI mit Schritt-für-Schritt-Anleitung (Wizard)
- Konstruktion für Belastbarkeit optimiert
Ergebnis
- Kompaktes, robustes Design mit klaren Linien
- Intuitive Bedienung trotz angeschlossener Schläuche
- Leichte Handhabung, einfacher Transport mit 11 kg Gewicht
- Benutzerfreundliche Inbetriebnahme durch Priming-Assistent
- Langlebigkeit und Funktionalität auch unter rauen Bedingungen

Schlicht, aber smart. Ein modernes Design für maximale Funktionalität

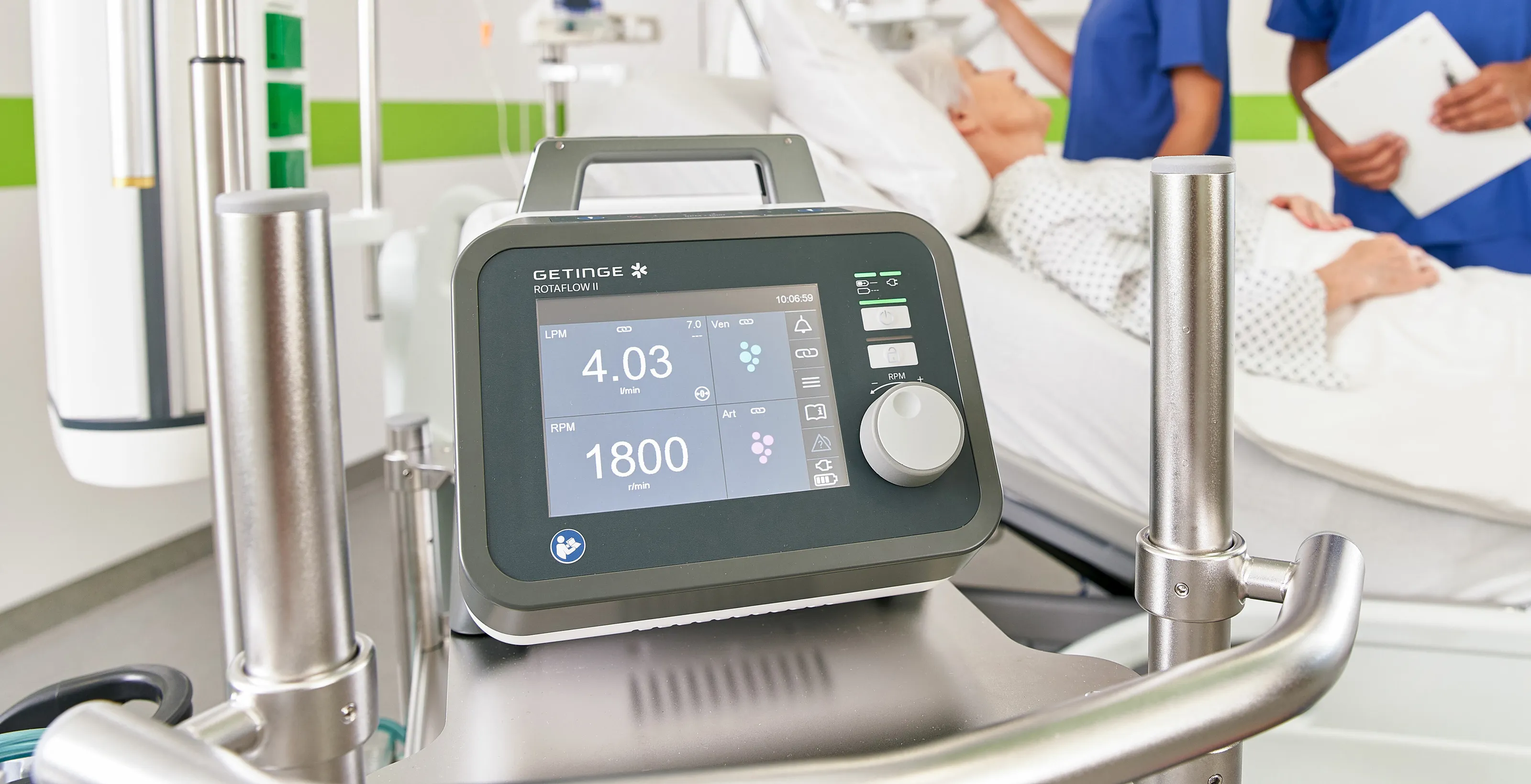

Der Vorgänger der Rotaflow II war funktional ausgelegt, aber mit seinem kantigen Blechgehäuse sperrig und schwer zu handhaben. Durch die Kombination zweier Designansätze entstand ein kompaktes, modernes Gerät mit klaren Linien und einem benutzerfreundlichen Interface. Die Gestaltung der Rotaflow II legt den Fokus auf die Bedienoberfläche, die durch eine dunkle Absetzung vom hellen Korpus hervorgehoben wird. Alle Anschlüsse befinden sich auf der dunkel umrandeten Rückseite, was die Organisation von Schläuchen und Kabeln erleichtert. Das große Hauptdisplay ermöglicht eine einfache und übersichtliche Bedienung, während ein zweites, kleineres Backup-Display am oberen Rand zusätzliche Sicherheit bietet, falls das Hauptdisplay ausfallen sollte.
Ein weiteres Highlight des Designs ist der ergonomische Haltearm, der nach den Usability-Recherchen und Klinikbesuchen mit den dort gesammelten Erkenntnissen entwickelt wurde. Das Schlauchmanagement war dabei eine zentrale Herausforderung. Der Haltearm nimmt die Zentrifugalpumpe und den Oxygenator auf und kann flexibel rechts oder links am Griff der Rotaflow II angesteckt werden, je nach Position des Fahrwagens, des sog. Sprintercarts. Dies sorgt für eine kompakte und sichere Lösung, die bei der Aufrüstung Zeit spart und gleichzeitig dafür sorgt, dass keine wichtigen Systemelemente beim Vorbeigehen stören oder beschädigt werden können.


Nah dran: Benutzerfreundliches Interface und vereinfachter Priming-Prozess

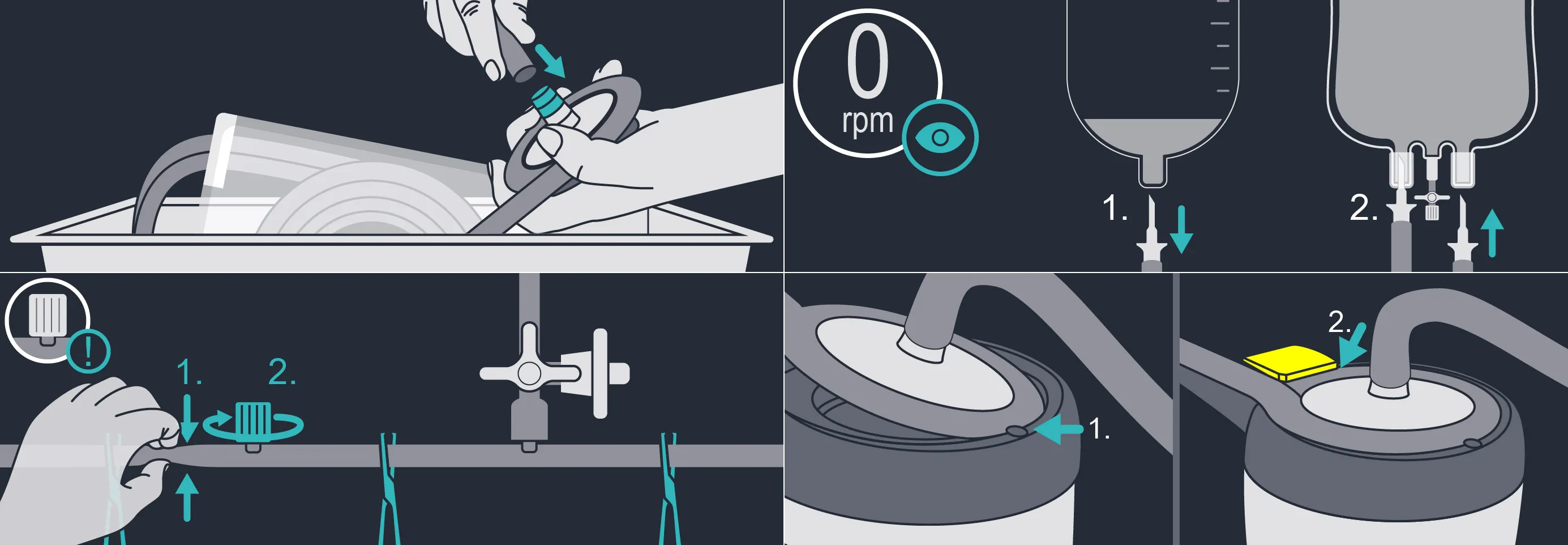

Die Inbetriebnahme der Rotaflow II, auch Priming genannt, umfasst etwa 100 Einzelschritte. Für das medizinische Personal stellte dies eine Herausforderung dar, insbesondere für jene, die das Gerät nicht täglich bedienen. WILDDESIGN entwickelte daher einen Wizard, der eine Schritt-für-Schritt-Anleitung auf dem Display bietet. Dieser Wizard führt die Anwender visuell durch den komplexen Prozess, reduziert Fehler und ermöglicht eine sichere und schnelle Inbetriebnahme des Systems.

Zusätzlich zur Steuerung des Motors für die Oxygenation des Blutes überwacht das System Blutdruck, Temperatur und Luftblasen in den Schläuchen. Letztere können potenziell gefährlich für den Patienten sein, weshalb das System frühzeitig eine Warnung ausgibt, um gefährliche Situationen zu vermeiden.
Leichtgewicht mit Mobilitätsvorteil
Mit nur 11 Kilogramm Gewicht ist die Rotaflow II deutlich leichter als ihr Vorgänger und ideal für die Verlegung innerhalb der Klinik geeignet. Da die Patienten, die auf lebenserhaltende Maßnahmen angewiesen sind, häufig einmal täglich innerklinisch transportiert werden, sind Gewicht und Mobilität wichtige Qualitätsmerkmale. Ein multifunktionaler Griff an der Oberseite erleichtert den Transport zusätzlich. Am Griff kann auch eine Kompakthalterung mit dem Antrieb angebracht werden.
Menschzentrierte Gestaltung: GUI und UX Design im Fokus

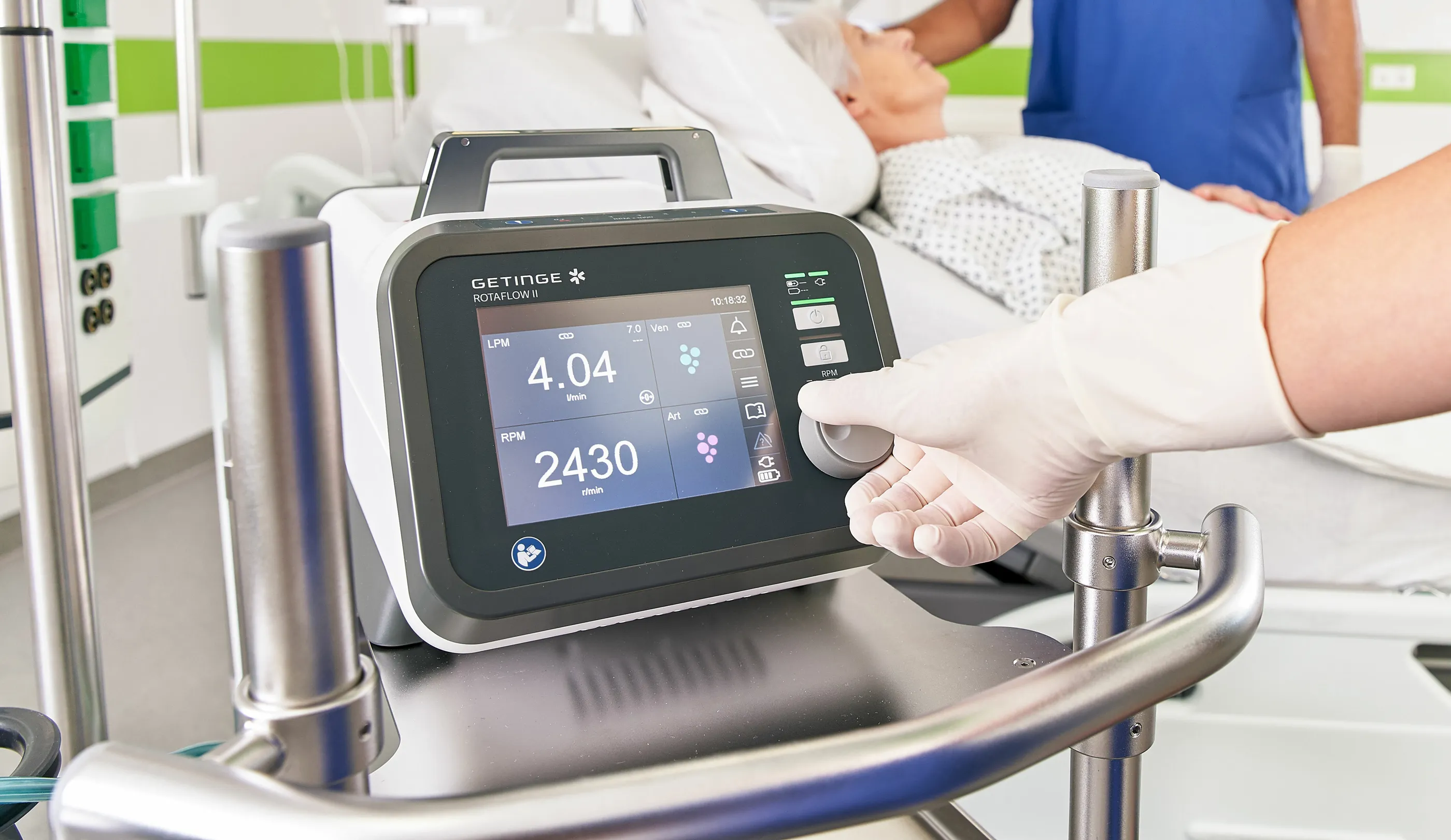

Um die Bedienung weiter zu vereinfachen, entwickelte WILDDESIGN eine intuitive grafische Benutzeroberfläche (GUI), die sich auf Klarheit und Übersichtlichkeit konzentriert. Dunkle Farbflächen und klare Trennlinien helfen dabei, die wesentlichen Funktionsbereiche hervorzuheben, während Illustrationen und Icons die Verständlichkeit erhöhen. Der Priming-Wizard bietet zusätzliche Unterstützung, indem er den Nutzer Schritt für Schritt durch den komplexen Vorbereitungsprozess führt, wodurch selbst unerfahrene Anwender das System sicher bedienen können.

Dieser benutzerzentrierte Ansatz entstand durch Sitevisits in verschiedenen Kliniken, bei denen WILDDESIGN die tatsächlichen Interaktionen der Anwender mit dem Gerät beobachtete. Diese Erkenntnisse flossen direkt in die Entwicklung des neuen GUI ein, das anschließend in Workshops und durch formative Evaluierungen getestet und optimiert wurde. Die Zusammenarbeit mit unserem Usability Partner Benkana Interface unterstützte den Designprozess und stellte sicher, dass die Anforderungen des Klinikalltags erfüllt werden.
Robust für den Klinikalltag – Effizienz und Langlebigkeit
Die Rotaflow II wurde speziell für die harten Bedingungen im Klinikalltag entwickelt. Die robuste Kunststoffkonstruktion, die in enger Zusammenarbeit mit externen Kunststofftechnikern entstand, widersteht den Anforderungen durch wiederholte Reinigung und Desinfektion sowie potenziell schädlichen Substanzen. Trotz dieser Stabilität bleibt das Gerät schlank und leicht, sodass es die Anforderungen der modernen Intensivmedizin voll erfüllt.
Ein besonderer Fokus lag auf dem Schlauchmanagement. Der flexible Haltearm ermöglicht es, wichtige Komponenten wie die Zentrifugalpumpe und den Oxygenator sicher zu positionieren, ohne dass Schläuche lose hängen oder den Bewegungsradius einschränken. Die farbcodierten(gelben) Verschlüsse sind leicht zu erkennen und schnell zu bedienen. Anwenderkönnen den Haltearm sowohl am Sprintercart als auch am Bettrahmen befestigen, was eine flexible und sichere Nutzung ermöglicht.
Vom Pitch zur Partnerschaft: Erfolgreiche Zusammenarbeit
Was als Pitch begann, entwickelte sich zu einer intensiven und langfristigen Zusammenarbeit mit Getinge. Über mehrere Monate hinweg wurde das Rotaflow II-System in enger Kooperation weiterentwickelt. Die iterative Arbeit und die gemeinsamen Workshops ermöglichten es, technische Anforderungen, Anwenderfeedback und Designanforderungen harmonisch miteinander zu verbinden. Bereits kurz nach der Markteinführung übertraf das System die Verkaufszahlen deutlich und bestätigte so den Erfolg des Projekts.
WILDDESIGN Part
- Designentwurf für Gehäuse und Benutzeroberfläche
- Entwicklung des Haltearms für Schlauchmanagement
- Detailentwurf und Prototyping
- Konstruktion der Kunststoffteile
- Optimierung der Benutzerführung durch GUI-Design mit Wizard
- Entwicklung des Backup-Displays und des Drehreglers

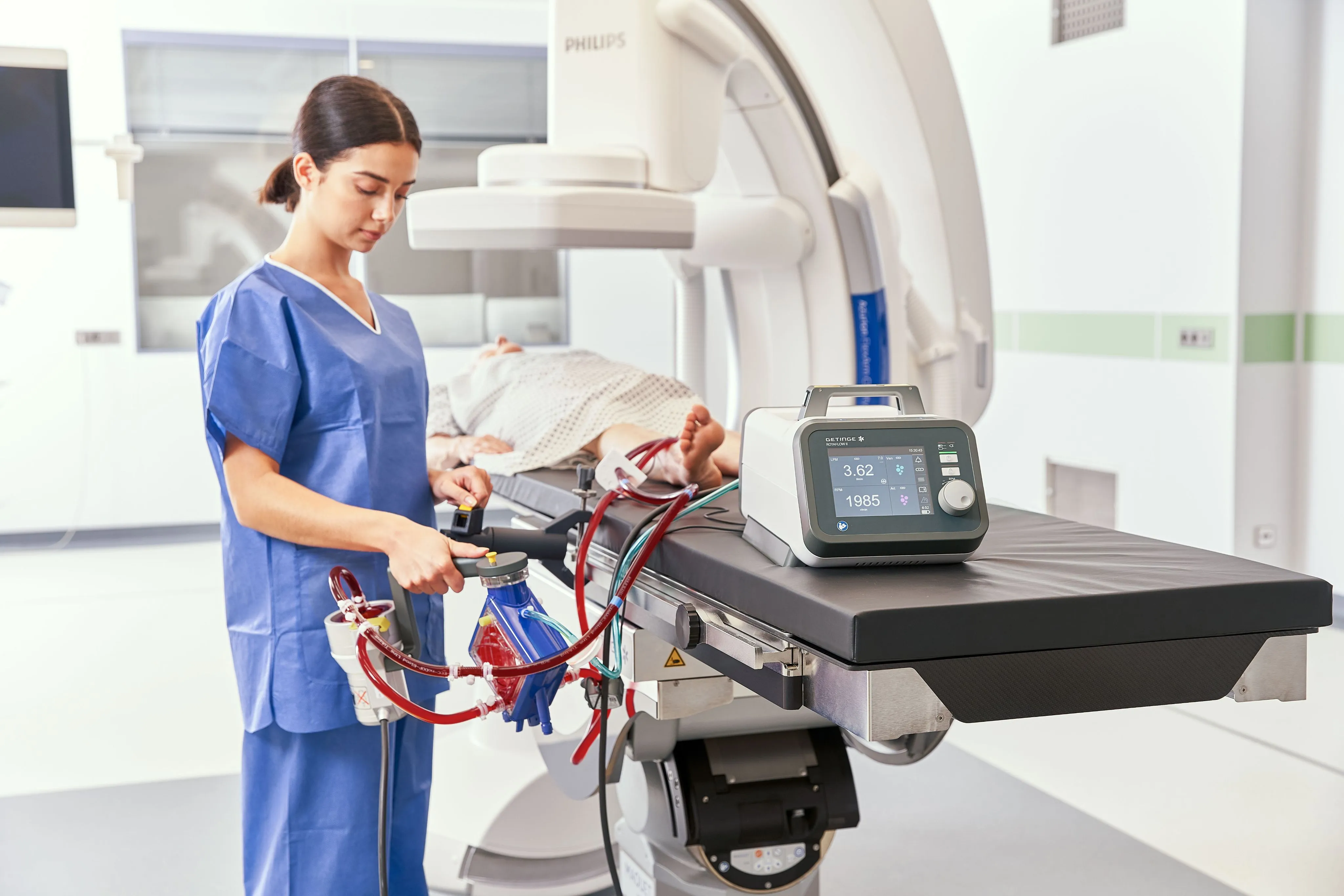

- Formative Evaluierung und Usability-Engineering
- Nutzerzentrierte Produktentwicklung und Displayfolien-Gestaltung

„Die Rotaflow II vereint modernste Technik mit einem intuitiven Design. Dank der engen Zusammenarbeit mit WILDDESIGN konnten wir ein Produkt entwickeln, das den Anforderungen des Klinikalltags perfekt entspricht.“ – [Getinge, Kundenzitat]
